Proceso de pavimentación con encofrado deslizante

(En el sudeste asiático)

Especificaciones:

*: Opcionalmente, el ancho de pavimentación básico es de 2500 mm o 3500 mm, y el ancho de pavimentación se amplía en intervalos de 250 mm o 300 mm.

Es personalizado por el cliente según los requisitos de construcción reales.

**:opción 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 rpm;

opción2--TAD850VE, Volvo160kW/2200rpm.

***:opción -QSB6.7-C260-30, Cummins, 194 kW/2200 rpm

Toda la información y especificaciones son correctas al momento de la impresión y están sujetas a cambios sin previo aviso.

Características

一,Características de presentación:

AHT4000/6000Las pavimentadoras de hormigón /8500/7500S están diseñadas con accionamiento hidráulico completo, control computacional centralizado con monitoreo en tiempo real y capacidades de autodiagnóstico, y sistemas de nivelación y rastreo automáticos.

● DESCRIPCIÓN GENERAL

Esta innovadora, avanzada y práctica máquina de alto nivel es un equipo profesional clave para la construcción de carreteras y plazas de hormigón y pavimentos de aeropuertos.

● PAVIMENTOS DE HORMIGÓN DESLIZANTE DE ALTA FLEXIBILIDAD

Las extendedoras de encofrado deslizante de hormigón pueden pavimentar con precisión pavimentos de hormigón estándar con anchos de 3,0 m a 8,5 m y espesores de hasta 450 mm.

●MECANISMO DE COMPACTACIÓN DEL HORMIGÓN

La pavimentadora está equipada con un accionamiento hidráulico por vibración. Se pueden realizar simultáneamente las operaciones de esparcido, raspado, vibración, apisonado y extrusión al extender la capa de soporte y el pavimento de hormigón de la carretera.

●SISTEMA DE GESTIÓN EFICIENTE DEL MOTOR

Los ajustes del modo ECO ajustan automáticamente la potencia del motor en función de los requisitos de rendimiento actuales para garantizar un consumo de diésel eficiente y bajas emisiones de ruido. La tecnología de motor de alto rendimiento de vanguardia (hasta 210 kW/290 HP de potencia) cumple con los estándares de emisiones de la Etapa IIIA de la CE.

●ERGONOMÍA Y MANEJO PERFECTOS

La plataforma del operador diseñada ergonómicamente con un concepto de operación fácil de usar y una excelente visibilidad facilita el trabajo del operador. Accionamiento hidráulico independiente completo, pantalla de microcomputadora y función de autodiagnóstico. Diseño ergonómico con controles inteligentes para una operación cómoda y sencilla.

●DISEÑO DE MÁQUINA ROBUSTAaMOLDE PARA PAVIMENTACIÓN DURADERO

El diseño robusto de la máquina garantiza una pavimentación de hormigón uniforme y de alto rendimiento, así como resultados precisos incluso en condiciones de obra difíciles. La pavimentadora es compatible con los moldes de pavimentación métricos de la serie 8,5 m. La serie de 3,0 m a 8,5 m viene de serie con una suela antidesgaste y puede equiparse con un perfil de corona opcional.

●SISTEMA DE DIRECCIÓN Y ACCIONAMIENTO DE ALTA PRECISIÓN

Sistemas de nivelación y trazado automáticos para garantizar la planitud, rectitud y suavidad del pavimento en las curvas de la carretera. El sistema de control inteligente y el sistema de dirección antideslizante permiten un funcionamiento extremadamente suave y garantizan una rectitud precisa del pavimento de hormigón.

●DISEÑO DE MÁQUINA TOTALMENTE MODULAR

El diseño totalmente modular de la máquina permite la flexibilidad de modificar y actualizar nuevas opciones según los requisitos del usuario. Las dimensiones compactas y los requisitos mínimos de modernización garantizan que la pavimentadora sea fácil de cargar y económica de transportar. Según la configuración, el insertador de barras de pasador o la viga oscilante y la alisadora superligera pueden permanecer montados en la máquina durante el transporte.

Características (9)

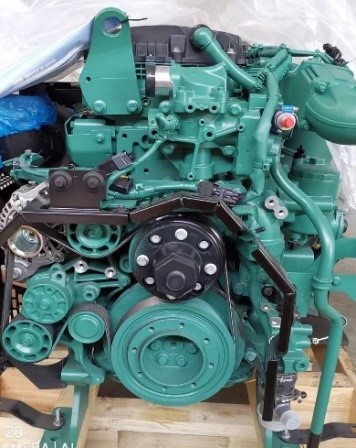

Motor

Motor Volvo/Cummins refrigerado por agua, potente, alta reserva de par, bajo consumo de combustible, emisiones conformes con el entorno europeo.

Dispositivo de vibración Frecuencia súper alta, vibración fuerte, alta densidad de pavimento en la parte superior.

Sistema de nivelación automática Los sistemas de nivelación y trazado automáticos garantizan la planitud de la superficie del pavimento y la rectitud de la carretera.

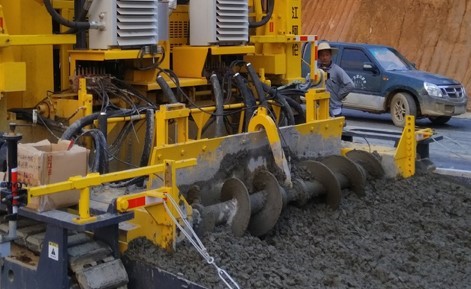

Placa raspadora

Dos cilindros hidráulicos para controlar la cantidad de hormigón que llega a la plantilla de conformado, que puede subir y bajar completamente o subir y bajar independientemente, ya sea a la izquierda o a la derecha.

Sistema de viaje

Dos orugas con accionamiento hidráulico y control por microcomputadora garantizan una velocidad constante preestablecida, una marcha correcta en línea recta y una dirección suave en las curvas.

PerfectoErgonómicoDiseño y Operación Concepto

La plataforma del operador diseñada ergonómicamente con un concepto de operación fácil de usar y una excelente visibilidad facilita el trabajo del operador.

.

Lubricación centralizada

La lubricación centralizada llena automáticamente los componentes de alta temperatura y potencia, prolongando eficazmente el período de desgaste y mejorando en gran medida la confiabilidad del apisonador y la alimentación.

EQUIPAMIENTO ESTÁNDAR U OPCIONAL

1. Vibradores hidráulicos

La pavimentadora viene de serie con 14 conexiones hidráulicas para alimentar los vibradores hidráulicos (9 o 24 disponibles opcionalmente)

2. Insertadores de barra lateral independientes

Los insertadores de barras de unión laterales equipados en ambos lados insertan automáticamente las barras de unión para pavimentar los pavimentos de las carreteras adyacentes.

3. Insertador de barra de unión longitudinal (solo para AHT8500/SF7500S)

Las barras de amarre longitudinales se insertan automáticamente para evitar que las losas se separen en las juntas longitudinales.

4, Opcional SUPER SUAVE

El súper alisador hecho de material de alta calidad garantiza una calidad de superficie perfecta.

5. Insertador de haz oscilante opcional (solo para AHT7500S)

La viga oscilante robusta accionada por excéntrica y con función de elevación automática cuando la máquina se detiene, puede eliminar cualquier irregularidad en la superficie del pavimento de hormigón.

6, insertador DBI opcional (solo para AHT7500S)

El insertador de barras de pasador (DBI) de gran capacidad montado en el bastidor de la máquina (solo para AHT7500S) tiene la función de inserción automática opcional que puede insertar la barra de pasador en la posición exacta.

VENTAJAS DE LAS EXTENDEDORAS DE ENCOFRADO DESLIZANTE SERIE AHT4000/6000/8500/7500S

1. Gestión del motor en modo ecológico optimizado para el rendimiento

El modo ECO puede adaptar automáticamente la potencia del motor según los requisitos de rendimiento para garantizar una eficiencia óptima del motor, un consumo económico de diésel y una baja emisión de ruido.

2. Motor potente

El potente motor garantiza una pavimentación de hormigón eficiente en todo momento con el rango óptimo de potencia y par.

3. Concepto operativo estandarizado, panel de control claramente organizado y ergonómicamente optimizado

Con su pantalla de última generación y símbolos claros y sin necesidad de lenguaje, el panel de control facilita una operación eficiente en el campo. El concepto de operación estandarizado y autoexplicativo utilizado en varios modelos ofrece mejores efectos sinérgicos.

4. El fácil acceso a los puntos de mantenimiento e inspección minimiza los requisitos de mantenimiento.

5. El sistema de control de máquina de alta calidad que utiliza el software propietario de ZJAR PAVING aumenta tanto la seguridad operativa como la gama de aplicaciones de la extendedora de encofrado deslizante.

6. SISTEMA DE DIAGNÓSTICO DE SERVICIO WIDIAG

El sistema de diagnóstico de ZJAR PAVER con una interfaz estandarizada, permite a los técnicos solucionar errores rápidamente directamente en el sitio.

7. Sistema de control de pendiente transversal

La innovadora tecnología de control electrónico de pendiente transversal desarrollada por ARAN reduce significativamente el tiempo de respuesta de la máquina, dando como resultado el efecto de pavimentación deseado.

8. Ajuste de velocidad (marcha de la máquina y regulación de velocidad)

El ajuste de velocidad asistido por ordenador de cada unidad de vía individual permite cumplir las especificaciones con una precisión milimétrica, incluso al pavimentar en curvas.

9. Conversión rápida durante el transporte y fácil transporte.

El mínimo esfuerzo necesario para convertir la pavimentadora durante el transporte reduce los costes operativos. La maniobrabilidad y las dimensiones compactas de la máquina facilitan el transporte.

Escenas de aplicación:

Construcción de plaza y aeropuerto

Construcción de carreteras y túneles

Pavimento encofrado deslizante con superficie uniforme y buena compacidad.

Formación en un solo paso con esquinas y bordes buenos y prolijos.

El funcionamiento preciso con el sistema de nivelación automático permite lograr una gran uniformidad en la superficie del pavimento.

En muchas regiones del sudeste asiático, es necesario colocar mallas de acero en el interior del pavimento de hormigón.

Y algunos proyectos requieren que se coloquen barras de amarre longitudinales en encofrados de hormigón, que también se pueden colocar previamente de forma manual.

Aplicación del mecanismo de inserción automática de barras de tracción

WTrabajandoPPrincipio:

El camión hormigonera vierte la mezcla de hormigón delante de la extendedora; la pavimentadora avanza a una velocidad determinada; el mecanismo de trabajo empieza a funcionar. El sinfín distribuidor separa el hormigón acumulado en las direcciones izquierda y derecha y lo distribuye uniformemente delante de la rasqueta. La placa rascadora provisional, con la altura ajustable hidráulicamente, raspa el hormigón de cemento hasta el espesor requerido antes de la pavimentación. La varilla vibratoria enchufable con conversión de frecuencia vibra a una frecuencia determinada para expulsar el aire que se mezcla en el hormigón durante la mezcla y luego para eliminar los poros.

Construcción de carreteras urbanas en el sudeste asiático, donde se pavimentaron las mitades del pavimento de la carretera respectivamente

En Camboya

Autopista de clase 1 en Puerto Princesa, Filipinas

Escenas de construcción en África: Nigeria, Madagascar, Senegal y Mauricio

Operación de pavimentación coordinada, alta eficiencia de trabajo.

Para evitar obstáculos se necesitan varios encofrados de hormigón sencillos para completar la repavimentación.

Dos opciones de carga para transporte marítimo:

No es necesario quitar piezas grandes; toda la máquina se envía en un contenedor plano; cuando se transporta al sitio de construcción, puede funcionar después de montar una pequeña cantidad de accesorios, como se muestra en la imagen de arriba.

Desmontar la oruga en pequeñas piezas independientes y colocarla en el contenedor correspondiente. Cuando se entrega en el lugar de trabajo, se necesita mucho trabajo de montaje antes de poder comenzar la construcción.

Carga para transporte terrestre:

Carga de mercancías para transporte terrestre: Levantar la pavimentadora sobre el remolque plataforma

Conduzca la pavimentadora hasta el remolque de plataforma desde el marco de soporte para caminar dedicado y montado lateralmente.

Transporte por carretera de larga distancia mediante remolque de plataforma

Certificación ISO Certificación CE

Servicio postventa:

A través de la cooperación, integración y reorganización, la Compañía ARAN mejora integralmente su fortaleza técnica y forma un nuevo mecanismo de desarrollo de gran avance.

ARAN se alineará con el concepto empresarial de "Crear valor para los usuarios" y mejorará la competitividad central para lograr un nuevo salto de Zhenjiang Aran Machinery Co., LTD.

Compromiso de servicio posventa del producto

El fabricante garantiza la calidad del equipo (excepto el consumo habitual, las piezas del motor y los consumibles) durante 12 meses a partir del pago. Durante el período de garantía, el vendedor garantiza plenamente el funcionamiento del equipo. Durante el período de garantía, si se produce algún fallo de calidad o daño durante el funcionamiento del equipo, el vendedor enviará por avión las piezas de repuesto al usuario a cargo del vendedor.

Una vez vendida la pavimentadora de hormigón, a petición del usuario final, se enviarán al lugar de trabajo ingenieros de servicio profesionales de estaciones de servicio móviles nacionales o extranjeras de forma gratuita para la instalación, puesta en servicio y capacitación técnica durante 15 días. El usuario se hará cargo de los gastos de pasajes de avión de ida y vuelta al lugar de trabajo y de los costes de transporte local del personal de servicio profesional. Además, si el proyecto del comprador requiere servicios técnicos adicionales después de que se completen la puesta en servicio y la capacitación técnica, el vendedor se encargará de que su ingeniero de servicio extienda la estancia o visite el lugar de trabajo.

La empresa seguirá optimizando los productos y brindando garantía de servicio. Después de recibir la notificación de demanda de servicio del comprador, le proporcionaremos una respuesta por escrito dentro de las 24 horas, propondremos el método de manejo correspondiente y entregaremos las piezas por vía aérea o exprés al sitio del usuario en el menor tiempo posible, para que nuestros usuarios en el extranjero puedan disfrutar de un servicio técnico de por vida y suministro de repuestos.

Garantía de calidad para procesos de producción y fabricación

Siguiendo el principio de "Todo para los usuarios", la empresa ofrece servicios de personalización de equipos según las necesidades de los usuarios. Basándose en la tecnología extranjera avanzada, combinada con las condiciones nacionales reales de la construcción de carreteras, Zhenjiang Aran ha mejorado y perfeccionado continuamente el diseño de sus productos y ha desarrollado una serie de grupos de productos de equipos de pavimentación y mezcla. Al mismo tiempo, la empresa también ha dominado las habilidades para desarrollar nuevos tipos de productos de construcción de carreteras. Con su tecnología líder, espíritu innovador, calidad confiable y garantía de servicio, Zhenjiang Aran ahora comercializa sus productos en todo el mundo. En China, África, Europa del Este, India, América Latina, Oriente Medio, Rusia y el Sudeste Asiático, Zhenjiang Aran está ayudando a construir un futuro hermoso para el mundo.
