Pavimentadoras de hormigón con encofrado deslizante

(En el sudeste asiático)

Especificaciones:

*: Opcionalmente, el ancho de pavimentación básico es de 2500 mm o 3500 mm, y el ancho de pavimentación se amplía en intervalos de 250 mm o 300 mm.

Es personalizado por el cliente según los requisitos de construcción reales.

**:opción 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 rpm;

opción2--TAD850VE, Volvo160kW/2200rpm.

***:opción -QSB6.7-C260-30, Cummins, 194 kW/2200 rpm

Toda la información y especificaciones son correctas al momento de la impresión y están sujetas a cambios sin previo aviso.

Características

Características de presentación:

AHT4000/6000Las pavimentadoras de hormigón /8500/7500S están diseñadas con accionamiento hidráulico completo, control computacional centralizado con monitoreo en tiempo real y capacidades de autodiagnóstico, y sistema de nivelación y rastreo automático.

● DESCRIPCIÓN GENERAL

Esta máquina innovadora, avanzada y práctica de alto nivel es un equipo dedicado a la construcción de pavimentos de hormigón para carreteras, plazas y aeropuertos.

●SISTEMA DE GESTIÓN EFICIENTE DEL MOTOR

El modo ECO ajusta automáticamente la potencia del motor a los requisitos de rendimiento actuales. Los AHT6000/8500/7500S están equipados con motores VOLVO TAD552VE/TAD851VE/TAD852VE, que cuentan con tecnología de vanguardia y alto rendimiento (hasta 210 kW/290 HP de potencia de salida) que cumple con los estándares de emisiones de la Etapa IIIA de la CE.

● PAVIMENTOS DE HORMIGÓN DESLIZANTE DE ALTA FLEXIBILIDAD

La extendedora de encofrado deslizante de hormigón puede pavimentar con precisión pavimentos de carreteras con un ancho de entre 3,0 m y 8,5 m y un espesor de hasta 450 mm.

●DISEÑO DE MÁQUINA ROBUSTAaDakota del NorteDURABLEMOLDE PARA PAVIMENTACIÓN

El diseño robusto de la máquina garantiza una pavimentación de hormigón precisa y de alto rendimiento en condiciones de sitio difíciles. La pavimentadora puede ser compatible con la serie de moldes de pavimentación métricos de 8,5 m (o 9 m).

●ERGONOMÍA Y MANEJO PERFECTOS

La plataforma del operador presenta un diseño ergonómico, un concepto operativo fácil de usar y una visibilidad excepcional, accionamiento totalmente hidráulico independiente, microcomputadora con pantalla y capacidad de autodiagnóstico, controles inteligentes para mayor comodidad y facilidad operativa.

●SISTEMA DE DIRECCIÓN Y ACCIONAMIENTO DE ALTA PRECISIÓN

Los sistemas de nivelación y trazado automáticos garantizan la planitud, la rectitud y la suavidad del pavimento en las curvas de la carretera. El sistema de control inteligente y el sistema de dirección antideslizante garantizan la rectitud de un pavimento de hormigón preciso.

●DISEÑO DE MÁQUINA TOTALMENTE MODULAR

El diseño totalmente modular de la máquina permite modificarla y actualizarla de forma flexible con nuevas opciones según los requisitos del usuario. Las dimensiones compactas y los requisitos mínimos de modernización garantizan que la pavimentadora se pueda cargar fácilmente y transportar de forma económica. Según la configuración, el insertador de pasadores o la viga oscilante y la alisadora superligera pueden permanecer montados en la máquina durante el transporte.

Características (9)

Motor

Motor Volvo/Cummins refrigerado por agua, potente, alta reserva de par,

Bajo consumo de combustible, emisiones conformes con el medio ambiente europeo.

Dispositivo de vibración

Frecuencia súper alta, fuerte vibración, alta densidad de pavimento en la parte superior.

Sistema de nivelación automática

Los sistemas de nivelación y trazado automático garantizan la planitud de la superficie del pavimento y la rectitud de la carretera.

Placa raspadora

Controlado a través de dos cilindros hidráulicos para controlar la cantidad de concreto que ingresa a la plantilla de conformado, que puede subir y bajar completamente o subir y bajar independientemente hacia la izquierda o hacia la derecha.

Sistema de viaje

Dos orugas con accionamiento hidráulico y control por microcomputadora garantizan una velocidad constante preestablecida, un correcto desplazamiento en línea recta y una dirección suave en las curvas.

Diseño ergonómico y concepto de funcionamiento perfectos

La plataforma del operador diseñada ergonómicamente presenta un concepto de operación fácil de usar y una visibilidad excepcional, lo que facilita el trabajo del operador.

Lubricación centralizada

La lubricación centralizada se puede realizar automáticamente. Cargue grasa lubricante en componentes de alta temperatura y de alta potencia, lo que prolonga el período de desgaste de manera efectiva y mejora en gran medida la confiabilidad del apisonador y la alimentación.

EQUIPAMIENTO ESTÁNDAR U OPCIONAL

1. Vibradores hidráulicos

La pavimentadora viene de serie con 14 conexiones hidráulicas para alimentar los vibradores hidráulicos (9 o 24 disponibles opcionalmente)

2. Insertadores de barra lateral independientes

Los insertadores de barras de unión laterales equipados en ambos lados insertan automáticamente las barras de unión para pavimentar los pavimentos de las carreteras adyacentes.

3. Insertador de barra de unión longitudinal (solo para AHT8500/SF7500S)

Las barras de amarre longitudinales se insertan automáticamente para evitar que las losas se separen en las juntas longitudinales.

4, Opcional SUPER SUAVE

El súper alisador hecho de material de alta calidad garantiza una calidad de superficie perfecta.

5. Insertador de haz oscilante opcional (solo para AHT7500S)

La viga oscilante robusta accionada por excéntrica y con función de elevación automática cuando la máquina se detiene, puede eliminar cualquier irregularidad en la superficie del pavimento de hormigón.

6, insertador DBI opcional (solo para AHT7500S)

El insertador de barras de pasador (DBI) de gran capacidad montado en el bastidor de la máquina (solo para AHT7500S) tiene la función de inserción automática opcional que puede insertar la barra de pasador en la posición exacta.

VENTAJAS DE LAS EXTENDEDORAS DE ENCOFRADO DESLIZANTE SERIE AHT4000/6000/8500/7500S

1 . Poderosomotor

El potente motor garantiza una colocación eficaz del hormigón en el rango óptimo de potencia y par en todo momento.

2. Gestión del motor en modo ecológico optimizado para el rendimiento

El modo ECO puede adaptar automáticamente la potencia del motor según los requisitos de rendimiento para garantizar una eficiencia óptima del motor, un consumo económico de diésel y una baja emisión de ruido.

3. Concepto operativo estandarizado, panel de control claramente organizado y ergonómicamente optimizado

Con su pantalla de última generación y símbolos claros y sin lenguaje, el panel de control promueve operaciones productivas en el sitio. El concepto de operación estandarizado y autoexplicativo utilizado en varios modelos ofrece mejores efectos sinérgicos.

4. El fácil acceso a los puntos de mantenimiento e inspección minimiza los requisitos de mantenimiento.

5. Sistema de control de máquinas de alta calidad

El sistema de control de máquina de alta calidad que utiliza el software propietario de ZJAR PAVING aumenta tanto la seguridad operativa como la gama de aplicaciones de la extendedora de encofrado deslizante.

6. SISTEMA DE DIAGNÓSTICO DE SERVICIO WIDIAG

ZJAR PAVER, el sistema de diagnóstico de servicio con una interfaz estandarizada, permite a los técnicos solucionar errores rápidamente directamente en el sitio.

7. Sistema de control de pendiente transversal

La innovadora tecnología de control electrónico de pendiente transversal desarrollada por ARAN reduce significativamente el tiempo de respuesta de la máquina, dando como resultado el efecto de pavimentación deseado.

8. Ajuste de velocidad (marcha de la máquina y regulación de velocidad)

El ajuste de velocidad asistido por ordenador de cada unidad de vía individual permite cumplir las especificaciones con una precisión milimétrica, incluso al pavimentar en curvas.

9. Conversión rápida durante el transporte y fácil transporte.

El mínimo esfuerzo necesario para convertir la pavimentadora durante el transporte reduce los costes operativos. La maniobrabilidad y las dimensiones compactas de la máquina facilitan el transporte.

Escenas de aplicación:

Escenas de la construcción de la plaza y el aeropuerto

Escenas de construcción de carreteras y túneles

AHT8500, conformado en un solo paso, con esquinas y bordes limpios y perfectos

El funcionamiento preciso con el sistema de nivelación automático permite lograr una gran uniformidad en la superficie del pavimento.

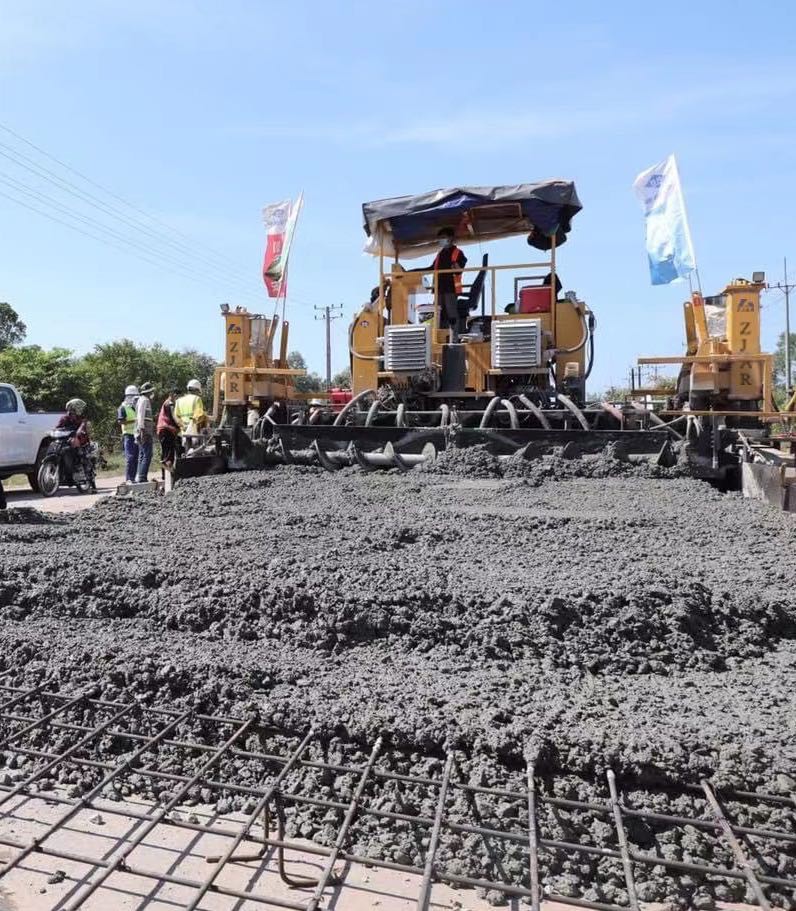

En muchas regiones del sudeste asiático, es necesario colocar mallas de acero en el interior del pavimento de hormigón.

Y algunos proyectos requieren que se coloquen barras de amarre longitudinales en encofrados de hormigón, que también se pueden colocar previamente de forma manual.

Aplicación del mecanismo de inserción automática de barras de tracción

WTrabajandoPPrincipio:

1. El camión de hormigón vierte la mezcla de hormigón delante de la esparcidora; la pavimentadora avanza a una velocidad determinada; el mecanismo de trabajo comienza a funcionar.

2. El esparcidor de tornillo separa el hormigón apilado en las direcciones izquierda y derecha y lo distribuye uniformemente frente a la placa raspadora.

3. La placa raspadora temporal, con altura ajustable hidráulicamente, raspa el hormigón de cemento hasta el espesor de pre-pavimentación requerido.

4. La varilla vibratoria enchufable de conversión de frecuencia vibra a una determinada frecuencia para expulsar el aire que se mezcla en el hormigón durante la mezcla y luego para eliminar los poros.

Construcción de carreteras urbanas en el sudeste asiático, donde se pavimentaron las mitades del pavimento de la carretera respectivamente.

Autopista de clase 1 en Puerto Princesa, Filipinas

En un período de tiempo muy breve, la pavimentación de la carretera con hormigón se terminó rápidamente mediante una construcción de alta intensidad. En Camboya

La calidad de la construcción y la eficiencia del trabajo, que han mejorado considerablemente, han recibido grandes elogios de los propietarios locales.

Construcción en África en Nigeria, Madagascar, Senegal y Mauricio

Operación de pavimentación coordinada, alta eficiencia

Construcción de pavimentos, si es necesario evitar obstáculos se necesitan varios encofrados de hormigón sencillos para completar la repavimentación.

TDos opciones de carga para transporte marítimo:

No es necesario quitar piezas de gran tamaño, como la oruga; la máquina completa se envía en un contenedor plano; cuando se transporta al sitio de construcción, puede funcionar después de montar una pequeña cantidad de accesorios, como se muestra en la imagen de arriba.

Desmontar la oruga de todo el equipo de la máquina en pequeñas piezas independientes y colocarlas en el contenedor correspondiente. Cuando se entrega en el lugar de trabajo, hay mucho trabajo de montaje antes de que pueda ponerse en construcción.

Carga para transporte terrestre:

Carga de mercancías para transporte terrestre: Levantar la pavimentadora sobre el remolque plataforma

Transporte por carretera de larga distancia mediante remolque de plataforma

Conduzca la pavimentadora hasta el remolque de plataforma desde el marco de soporte para caminar dedicado y montado lateralmente.

Certificación ISO

Certificación CE

Servicio postventa:

A través de la cooperación, integración y reorganización, la Compañía ARAN mejora integralmente su fortaleza técnica y forma un nuevo mecanismo de desarrollo de gran avance.

La empresa ARAN se alineará con el concepto empresarial de "Crear valor para los usuarios" y mejorará la competitividad central de la empresa, para lograr un nuevo crecimiento de Zhenjiang Aran Machinery Co., LTD.

Compromiso de servicio posventa del producto

El Fabricante garantizará la calidad del equipo por un período de 12 meses después de realizado el pago (excepto consumos regulares, piezas del motor y consumibles). En el período de garantía, el Vendedor garantizará completamente el funcionamiento del equipo. En el período de garantía, si se produce algún fallo de calidad o daño durante el funcionamiento del equipo, el Vendedor entregará los mismos repuestos al usuario por vía aérea a cargo del Vendedor.

Una vez vendida la pavimentadora de hormigón, a petición del usuario final, se enviarán al lugar de trabajo ingenieros de servicio profesionales de estaciones de servicio móviles nacionales o extranjeras de forma gratuita para la instalación, puesta en servicio y capacitación técnica durante 15 días. El usuario se hará cargo de los gastos de pasajes de avión de ida y vuelta al lugar de trabajo y de los costes de transporte local del personal de servicio profesional. Además, si el proyecto del comprador requiere servicios técnicos adicionales después de que se completen la puesta en servicio y la capacitación técnica, el vendedor se encargará de que su ingeniero de servicio extienda la estancia o visite el lugar de trabajo.

La empresa seguirá optimizando los productos y brindando garantía de servicio. Después de recibir la notificación de demanda de servicio del comprador, le proporcionaremos una respuesta por escrito dentro de las 24 horas, propondremos el método de manejo correspondiente y entregaremos las piezas por vía aérea o exprés al sitio del usuario en el menor tiempo posible, para que nuestros usuarios en el extranjero puedan disfrutar de un servicio técnico de por vida y suministro de repuestos.

Seguro de calidadparaProceso de producciónyFabricación

Siguiendo el principio de "Todo para los usuarios", la empresa ofrece servicios de personalización de equipos según las necesidades de los usuarios. Basándose en la tecnología extranjera avanzada, combinada con las condiciones nacionales reales de la construcción de carreteras, Zhenjiang Aran ha mejorado y perfeccionado continuamente el diseño de sus productos y ha desarrollado una serie de grupos de productos de equipos de pavimentación y mezcla. Al mismo tiempo, la empresa también ha dominado las habilidades para desarrollar nuevos tipos de productos de construcción de carreteras. Con su tecnología líder, espíritu innovador, calidad confiable y garantía de servicio, Zhenjiang Aran ahora comercializa sus productos en todo el mundo. En China, África, Europa del Este, India, América Latina, Oriente Medio, Rusia y el Sudeste Asiático, Zhenjiang Aran está ayudando a construir un futuro hermoso para el mundo.
